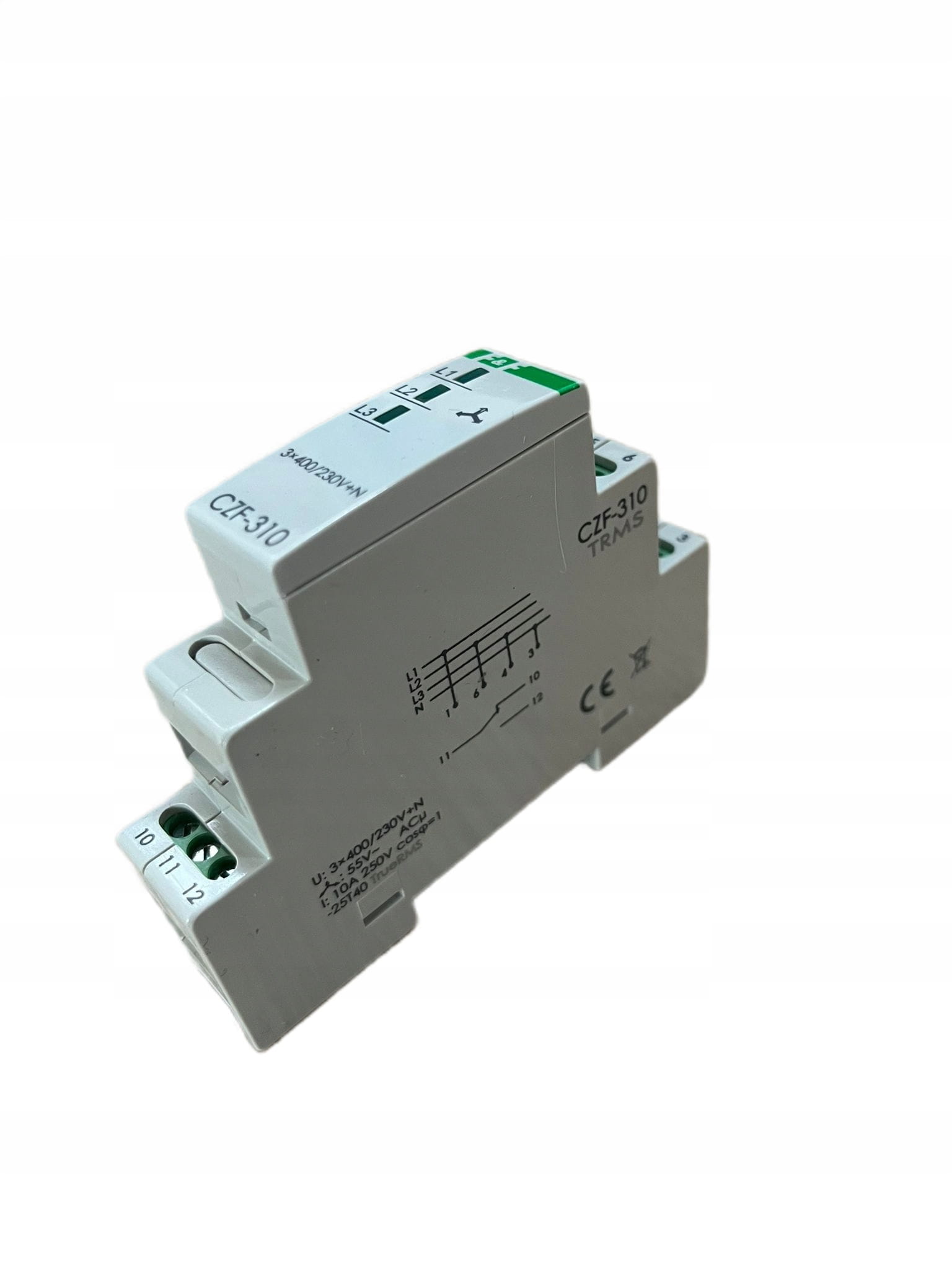

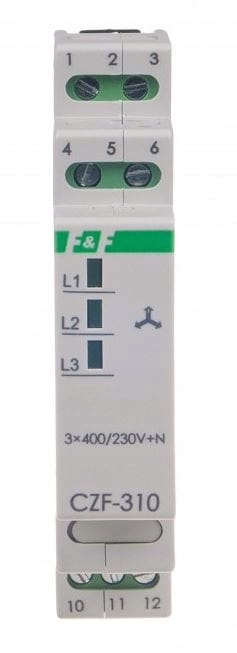

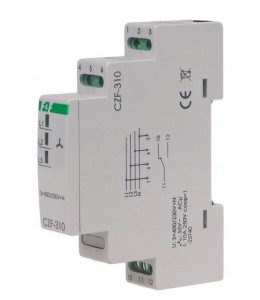

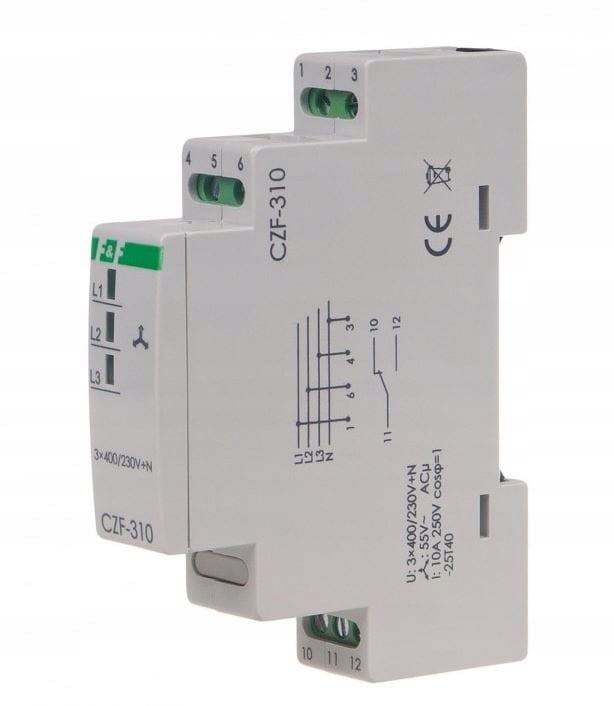

CZUJNIK ZANIKU I ASYMETRII FAZ CZF-310 TRMS

Czujniki zaniku fazy służą do zabezpieczenia odbiorników zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniami powstałymi w wyniku zaniku napięcia fazowego lub wywołanych przez asymetrię napięć fazowych. Wartość progu zadziałania ustawiona jest fabrycznie i wynosi 40 do 80V.

Czujnik kolejności i zaniku fazy CZF-310 True RMS zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami.

DZIAŁANIE

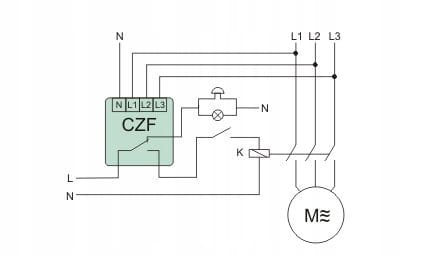

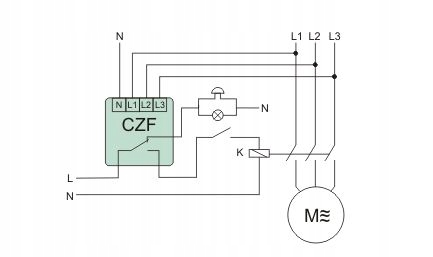

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie odbiornika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu odbiornika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie odbiornika jest niemożliwe.

Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.

SPECYFIKACJA:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku/asymetrii faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 3 × LED zielona
• Przyłącze zaciski śrubowe: 2,5 mm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25÷40°C
• Wymiary modułu: 18 mm
• Montaż na szynie: 35 mm
• Stopień ochrony: IP20
